O que é um cilindro de elevação e como ele funciona?

Um cilindro de elevação utiliza energia hidráulica para mover objetos pesados ​​para cima e para baixo. É possível encontrar cilindros de elevação em diversos locais, como fazendas, canteiros de obras e usinas de reciclagem. Esses cilindros auxiliam máquinas a levantar, empurrar ou sustentar equipamentos. Sistemas de elevação hidráulica são utilizados em fábricas, máquinas de grande porte e máquinas de movimentação.

Visão geral do cilindro de elevação

O que é um cilindro de elevação?

Um cilindro de elevação ajuda a mover objetos pesados ​​para cima ou para baixo. Essa ferramenta é muito robusta e utilizada em diversas máquinas. Seu funcionamento se dá por meio de energia hidráulica, que impulsiona o movimento. Ele pode ser encontrado em máquinas que precisam levantar, empurrar ou sustentar itens volumosos. O cilindro tem o formato de um tubo metálico com uma haste deslizante que se move para dentro e para fora. Ao utilizar um elevador hidráulico, o movimento é suave e bastante potente.

Se você olhar para um Cilindro de elevação hidráulico telescópico para caminhão basculante E comparando com outros atuadores, você verá que ele pode gerar muito mais força. Aqui está uma tabela que mostra quanta força diferentes atuadores podem gerar:

Função do cilindro de elevação hidráulica

Um cilindro hidráulico de elevação transforma energia hidráulica em movimento retilíneo uniforme. Isso ocorre quando o braço de uma máquina levanta um objeto ou quando uma plataforma sobe. O cilindro utiliza fluido pressurizado para empurrar um pistão dentro do tubo. Isso faz com que a haste se mova para fora ou retraia. O resultado é um movimento forte e constante a cada operação.

Eis as principais funções de um cilindro de elevação hidráulica:

• Transforma energia hidráulica em movimento.

• Gera força e movimento em linha reta.

• Isso ajuda a levantar ou mover objetos pesados ​​em diversas tarefas.

Você pode contar com um elevador hidráulico para funcionar de forma suave e ser muito eficiente. Ao comparar diferentes sistemas de elevação, você verá que os elevadores hidráulicos são os melhores para levantar cargas pesadas e para operação contínua. Aqui está uma tabela que compara elevadores hidráulicos e elevadores mecânicos:

Um cilindro de elevação hidráulico oferece a força e a confiabilidade necessárias para trabalhos pesados.

Cilindro de Elevação: Como Funciona

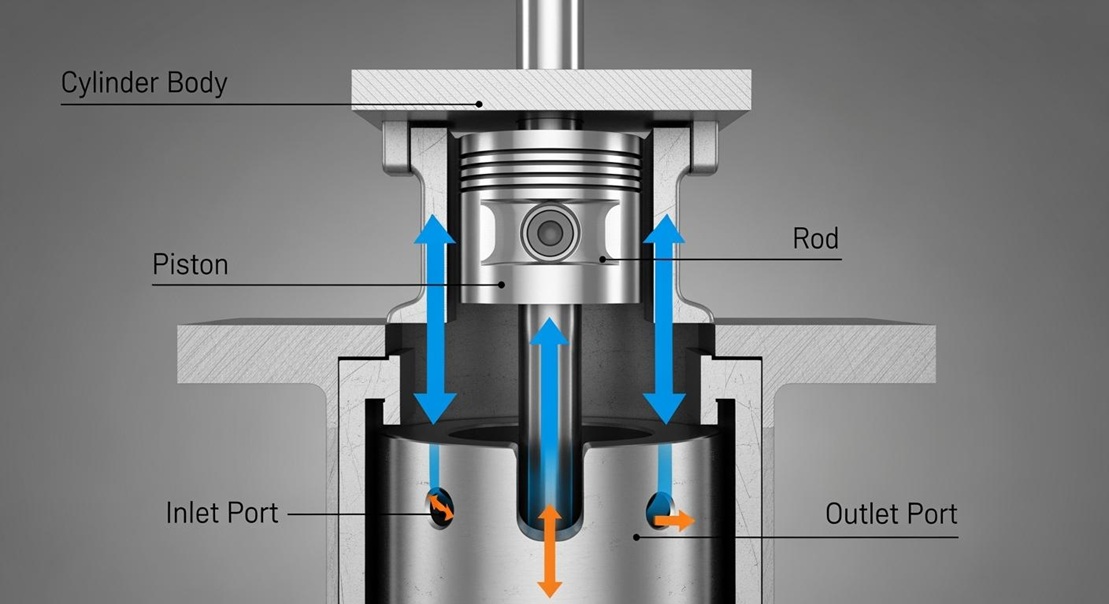

Operação do cilindro hidráulico

Ao ver um cilindro de elevação, você pode se perguntar: "Como funciona?". A resposta é simples. Um cilindro de elevação hidráulico utiliza óleo pressurizado para realizar um movimento linear. Esse movimento permite levantar objetos pesados ​​sem muito esforço.

Eis como funciona um cilindro hidráulico passo a passo:

1. A bomba hidráulica retira o óleo de um tanque e o impulsiona para dentro do cilindro.

2. O óleo entra por um lado do cilindro e empurra o pistão.

3. O pistão se move e empurra a haste do pistão para fora.

4. A haste do pistão move o que está acoplado a ela, como uma plataforma ou um braço de máquina.

5. Quando se deseja diminuir a carga, o óleo retorna ao reservatório e o pistão volta à sua posição inicial.

Dica: O movimento do cilindro depende da quantidade de óleo e da pressão utilizada. As válvulas ajudam a controlar o fluxo de óleo, permitindo levantar ou abaixar objetos suavemente.

Você encontra cilindros hidráulicos de elevação em muitos sistemas de elevação hidráulica. Esses sistemas utilizam atuadores hidráulicos para movimentar objetos para cima e para baixo. A principal função deles é converter a pressão hidráulica em trabalho útil, como levantar ou empurrar. É por isso que encontramos cilindros hidráulicos de elevação em máquinas que manuseiam cargas pesadas.

Ação simples vs. ação dupla

Nem todos os cilindros hidráulicos de elevadores funcionam da mesma maneira. Existem dois tipos principais: de ação simples e de ação dupla. Cada tipo movimenta e controla o elevador à sua maneira.

• Cilindros telescópicos de ação simples Possui uma entrada para óleo. O óleo empurra o pistão para fora e a haste se estende. Para trazer a haste de volta, é necessário algo mais, como uma mola ou a gravidade. Este tipo é simples e fácil de usar. Você o vê onde basta levantar ou empurrar em uma direção.

• Cilindros de elevação hidráulicos de dupla ação Possui duas portas. O óleo pode entrar em qualquer um dos lados do pistão. Isso permite estender e retrair a haste com energia hidráulica, proporcionando maior controle sobre o movimento. Esse tipo de equipamento é ideal quando é necessário levantar e abaixar objetos com cuidado.

Observação: Cilindros de dupla ação são mais rápidos e potentes. Consomem menos energia e proporcionam melhor controle. Cilindros de ação simples são mais baratos e fáceis de manter, mas só se movem em uma direção.

Escolha o tipo certo para o seu trabalho. Se você precisa levantar e abaixar objetos pesados ​​com controle, um cilindro hidráulico de dupla ação é a melhor opção. Se você só precisa levantar ou empurrar em uma direção, um cilindro de ação simples funciona bem.

Os sistemas hidráulicos utilizam ambos os tipos de atuadores hidráulicos. Você os encontra em muitas máquinas, como equipamentos de construção e elevadores industriais. Cada tipo ajuda a movimentar objetos pesados ​​com segurança e facilidade.

Componentes do cilindro de elevação hidráulica

Cilindro Cano

Você pode pensar no cilindro como o corpo principal de um cilindro hidráulico de elevação. Ele suporta a pressão e mantém tudo no lugar durante a operação. A maioria dos cilindros é feita de materiais resistentes, como aço ou ligas especiais. Esses materiais ajudam o cilindro a suportar alta pressão e cargas pesadas. O interior do cilindro é muito liso. Essa superfície lisa permite que o pistão se mova facilmente e mantém o sistema hidráulico de elevação funcionando bem. Alguns cilindros possuem revestimentos que impedem a ferrugem e o desgaste, prolongando a vida útil do seu sistema hidráulico.

Dica: Se você deseja que seu elevador hidráulico dure muitos anos, verifique se o cilindro está danificado e mantenha-o limpo.

Pistão e biela

O pistão e a haste trabalham em conjunto para movimentar objetos em um elevador hidráulico. O pistão fica dentro do cilindro e o divide em duas partes. Quando o fluido hidráulico entra, ele empurra o pistão, o que faz com que a haste se mova para dentro ou para fora. A haste conecta o atuador hidráulico à peça da máquina que precisa ser levantada ou empurrada. Se você usar uma haste maior, terá menos força ao puxar. Uma haste menor proporciona mais força. O tamanho da haste e o comprimento do seu movimento (curso) podem determinar a quantidade de peso que seu elevador hidráulico pode suportar. Você precisa escolher o tamanho certo para sua aplicação.

• O pistão recebe a força do fluido hidráulico.

• A haste atravessa o cabeçote do cilindro e se conecta à máquina.

• O comprimento do curso e o tamanho da haste influenciam o quanto você consegue levantar.

Vedações e Portas

As vedações e as portas mantêm o seu Cilindro de elevação hidráulico telescópico de 40 toneladas Funcionamento sem vazamentos. As vedações impedem o vazamento de óleo e bloqueiam a entrada de sujeira. Existem diferentes tipos de vedações em um cilindro hidráulico:

1. Retentores de pistão Evitar vazamento de óleo entre o pistão e o cilindro.

2. Retentores de haste Impeça o vazamento de óleo no ponto de saída da haste.

3. Retentores de limpador Limpe a haste enquanto ela se move, evitando a entrada de sujeira.

4. Vedantes de anel O Criar vedações herméticas entre peças que não se movem.

As portas são as aberturas por onde o fluido hidráulico entra e sai do cilindro. Boas vedações e portas em bom estado ajudam os sistemas de elevação hidráulica a funcionar de forma suave e segura. Mantendo essas peças em boas condições, os atuadores hidráulicos terão uma vida útil mais longa e suportarão cargas pesadas sem problemas.

Tipos e aplicações de cilindros hidráulicos

Tipos comuns de cilindros hidráulicos

Existem diferentes tipos de cilindros hidráulicos para diversas máquinas. Cada tipo é projetado para uma função específica. Aqui estão alguns tipos comuns que você pode encontrar:

• Os cilindros soldados são pequenos e cabem em espaços apertados. Eles podem suportar alta pressão sem quebrar.

• Cilindros com tirantes são robustos e suportam cargas pesadas. É comum vê-los em grandes máquinas industriais.

• Cilindros telescópicos são ideais para longos cursos em espaços reduzidos. Funcionam bem em caminhões basculantes e alguns elevadores.

Você também deve conhecer os cilindros de ação simples e de ação dupla. Os cilindros de ação simples movem-se apenas em uma direção. Eles utilizam a gravidade ou molas para retornar à posição original. São encontrados em macacos hidráulicos, ferramentas de elevação e alguns freios de automóveis. Os cilindros de ação dupla movem-se nos dois sentidos. Eles proporcionam maior controle e são utilizados em máquinas que exigem movimentos precisos, como máquinas de moldagem.

Aplicações dos elevadores hidráulicos em máquinas

Os cilindros hidráulicos de elevação são importantes em muitas máquinas. Em plataformas elevatórias, eles são encontrados em plataformas tesoura e plataformas articuladas. As plataformas tesoura utilizam um sistema especial para elevar pessoas ou ferramentas a grandes alturas. Essas plataformas são comuns em fábricas e canteiros de obras. As plataformas articuladas utilizam cilindros hidráulicos para movimentar o braço e a plataforma. Eles permitem alcançar locais de difícil acesso e manter a plataforma estável.

As plataformas elevatórias hidráulicas se movem suavemente e são fáceis de controlar. Você pode usá-las para diversas tarefas, como construção ou reparos.

Na construção civil, os cilindros hidráulicos auxiliam na movimentação de objetos pesados. Eles estão presentes em escavadeiras, carregadeiras e tratores de esteira. Levantam, inclinam e movimentam caçambas, lâminas e braços. Em oficinas mecânicas, os cilindros hidráulicos de elevação levantam carros e caminhões, permitindo trabalhar com segurança embaixo dos veículos. Esses cilindros também auxiliam caminhões basculantes no descarregamento de materiais pesados.

Os cilindros hidráulicos são utilizados em diversos setores. Você pode confiar nos sistemas hidráulicos para levantar, movimentar e controlar máquinas pesadas no dia a dia.

Você conta com cilindros de elevação hidráulicos para levantar objetos com facilidade.

• Eles usam fluido pressurizado para mover objetos pesados ​​com segurança.

• Existem diferentes tipos para cada trabalho, como plataformas elevatórias ou escavadeiras.

• Novos recursos inteligentes ajudam a tornar as máquinas mais seguras e a funcionar melhor.

Realizar verificações regulares mantém suas máquinas seguras e prontas para uso.
