Como escolher o cilindro hidráulico telescópico certo para suas necessidades

Escolher o certo cilindro hidráulico telescópico É importante para cada projeto. Você deve analisar aspectos como comprimento do curso, pressão, número de estágios e limitações de espaço. Especialistas recomendam verificar a aplicação, a carga a ser movimentada e a qualidade de cada cilindro hidráulico. Esses cilindros são utilizados para elevar plataformas, caminhões basculantes ou equipamentos rodoviários. Materiais de boa qualidade e componentes robustos contribuem para maior durabilidade e melhor desempenho do cilindro.

Principais conclusões

• Antes de escolher um cilindro hidráulico telescópico, entenda as necessidades do seu projeto. Considere fatores como o peso da carga, a distância a ser percorrida e o espaço disponível.

• Escolha o tipo de cilindro adequado para o seu trabalho. Use cilindros de ação simples para trabalhos fáceis. Use cilindros de ação dupla se precisar de mais controle.

• Sempre verifique a pressão nominal e o diâmetro do cilindro. Um diâmetro maior permite que o cilindro levante objetos mais pesados ​​com segurança.

• Faça a manutenção do seu cilindro regularmente para que ele dure mais tempo. Verifique as vedações, adicione óleo às partes móveis e mantenha a sujeira longe para evitar vazamentos.

• Fale com os fornecedores se precisar de ajuda ou tiver opções especiais. Eles podem ajudá-lo a escolher o cilindro mais adequado às suas necessidades.

Entendendo sua aplicação para cilindros hidráulicos telescópicos

Antes de escolher um cilindro hidráulico telescópico, você deve analisar o seu projeto. Cada trabalho é diferente e exige características específicas. É preciso verificar o peso que será levantado e o curso que o cilindro deverá percorrer. Considere também o espaço disponível para a instalação do cilindro. Esses são os principais pontos a serem considerados na escolha de cilindros hidráulicos telescópicos. Além disso, leve em conta o local onde o cilindro será utilizado.

Requisitos de carga e força

É importante saber quanto peso sua máquina consegue levantar ou movimentar. Isso ajuda a manter a segurança e o bom funcionamento. Para caminhões basculantes, você deve:

1. Localize a dobradiça na estrutura do caminhão.

2. Meça da dobradiça até o centro do peso.

3. Meça da dobradiça até o ponto onde o cilindro se conecta.

4. Utilize esta fórmula: (peso da carga em libras × distância até o centro da carga) ÷ distância até a conexão do cilindro.

Esses cálculos ajudam você a escolher um cilindro hidráulico com a resistência adequada para sua tarefa. Cilindros hidráulicos telescópicos podem ser encontrados em diversas máquinas, como ferramentas de construção, caminhões basculantes, equipamentos de mineração e agrícolas.

Comprimento do ciclo e número de estágios

Você precisa saber o quanto o cilindro deve se estender. O curso é a diferença entre o comprimento do cilindro aberto e o comprimento do cilindro fechado. Se a sua tarefa exigir que o cilindro se mova por uma longa distância, você pode precisar de mais estágios. Cilindros telescópicos podem se estender bastante, mas permanecem compactos quando fechados. Isso é ideal para guindastes e plataformas elevatórias.

Espaço, Montagem e Altura Recolhida

Verifique o espaço onde pretende instalar o cilindro. Cilindros hidráulicos telescópicos são ideais para espaços reduzidos. Eles se encaixam onde os cilindros convencionais não cabem. Podem ser encontrados em plataformas elevatórias, guindastes basculantes e outras máquinas móveis. Seu tamanho compacto economiza espaço e permite maior alcance. Também é necessário considerar a forma de montagem do cilindro e seu comprimento quando fechado para garantir que ele seja adequado à sua necessidade.

Observação: A temperatura e a umidade podem afetar o funcionamento do seu cilindro. O calor excessivo pode causar vazamentos e danos. O frio pode tornar o cilindro lento e difícil de movimentar. Sempre verifique o local onde você usará o cilindro antes de escolher um.

Tipos de cilindros telescópicos e suas aplicações

Ação simples vs. ação dupla

Existem dois tipos principais de cilindros telescópicos. Os cilindros hidráulicos de ação simples utilizam pressão para estender o cilindro. A gravidade ou outra força puxa o cilindro de volta para dentro. Cilindros de ação simples são encontrados em caminhões basculantes e plataformas elevatórias. Já os cilindros hidráulicos de dupla ação utilizam pressão para empurrar e puxar o cilindro. Estes proporcionam maior controle e movimentos mais rápidos. Cilindros de dupla ação são ideais para máquinas como guindastes e escavadeiras.

Dica: Use cilindros de ação simples para trabalhos de elevação fáceis. Escolha cilindros de ação dupla se desejar mais controle ou velocidade.

Opções de cilindro de múltiplos estágios

Cilindros hidráulicos telescópicos de múltiplos estágios podem alcançar grandes distâncias, mantendo-se compactos. São utilizados quando o espaço é limitado, mas é necessário um curso longo. A tabela abaixo mostra as aplicações mais comuns de cilindros de múltiplos estágios:

Você pode encontrar aplicações de cilindros telescópicos em diversos setores industriais. Cilindros de múltiplos estágios ajudam a levantar, empurrar ou mover objetos pesados ​​com facilidade.

Adequação da aplicação

Você precisa escolher o cilindro certo para sua aplicação. A tabela abaixo lista alguns pontos importantes a serem considerados na escolha de cilindros hidráulicos telescópicos:

Você deve analisar os tipos de cilindros telescópicos e suas necessidades. Sempre verifique o peso, o comprimento do curso e as condições de trabalho. Isso ajuda a escolher o cilindro mais adequado e garante o bom funcionamento das suas máquinas.

Avaliação dos Requisitos de Pressão e Força

Ao escolher cilindros hidráulicos, é necessário verificar a pressão e a força que eles suportam. Isso ajuda a selecionar um cilindro seguro e eficiente. Você deve observar a pressão nominal, o diâmetro interno, o diâmetro da haste e o material de que o cilindro é feito.

Classificação de pressão e diâmetro interno

Sempre verifique a pressão nominal antes de comprar um cilindro hidráulico. A pressão nominal indica quanta força o cilindro pode suportar antes de romper. Se você pretende levantar objetos pesados, observe o diâmetro do cilindro. Um diâmetro maior permite que o cilindro suporte mais peso. Com um diâmetro maior, o cilindro pode exercer mais força. Isso é muito importante para máquinas que levantam cargas pesadas.

Dica: Escolha um calibre que corresponda ao peso que precisa levantar. Um calibre maior proporciona mais resistência.

Diâmetro da haste e diâmetro externo

O diâmetro da haste é importante para determinar a quantidade de peso que o cilindro pode mover. Uma haste maior ajuda a evitar que o cilindro se dobre durante cursos longos. Se a haste for muito pequena, ela pode se dobrar ao levantar objetos pesados. O tamanho da haste e do diâmetro do cilindro também influencia a velocidade de retorno do cilindro. Uma haste maior em comparação com o diâmetro do cilindro pode fazer com que ele retorne mais rapidamente, mas isso pode diminuir a força de tração. Também é preciso considerar a pressão máxima que o cilindro enfrentará, pois isso afeta a quantidade de peso que ele pode levantar.

• Verifique o diâmetro da haste para trabalhos com cursos longos.

• Para obter os melhores resultados, certifique-se de que o tamanho da haste seja compatível com o diâmetro do cilindro e a pressão.

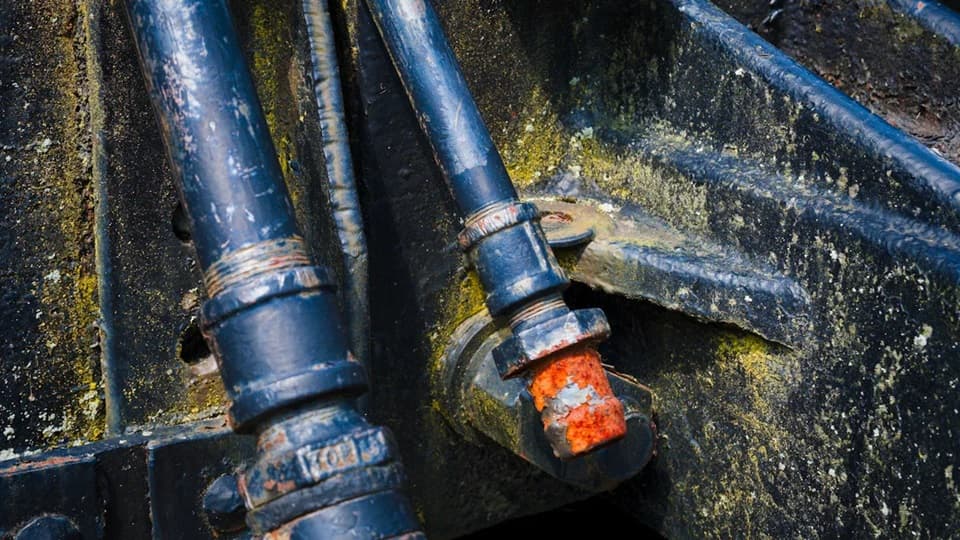

Resistência do material e à corrosão

Pense no material de que o cilindro é feito e em como ele é útil. O material certo faz com que seu cilindro dure mais tempo, mesmo em locais adversos. Se você usar cilindros perto de água ou produtos químicos, precisará de boa resistência à corrosão. A tabela abaixo mostra quais materiais são os melhores para uso perto de água:

Observação: Escolha aço inoxidável ou alumínio se quiser a melhor proteção contra ferrugem. O aço cromado é uma boa opção se precisar de maior durabilidade.

Ao verificar as necessidades de pressão e força, você garante que seu cilindro hidráulico seja adequado para a sua tarefa e tenha uma longa vida útil.

Seleção adequada do cilindro e problemas comuns

Cilindro adequado à aplicação

Você precisa escolher o cilindro hidráulico telescópico certo para o seu trabalho. Primeiro, decida se precisa de um cilindro padrão ou personalizado. Alguns trabalhos exigem cilindros especiais, enquanto outros utilizam cilindros comuns. Pense na função do cilindro, como levantar ou despejar. Verifique como o cilindro se conecta na base. Você pode encontrar olhais perfurados ou suportes com tubo transversal. Observe também o suporte da extremidade da haste. Alguns cilindros têm hastes perfuradas e outros usam rolamentos esféricos.

Aqui estão os principais passos para escolher um cilindro:

1. Escolha entre um cilindro padrão ou personalizado.

2. Pense na tarefa, como levantar ou despejar algo.

3. Verifique o tipo de montagem da extremidade da base.

4. Observe a posição de montagem da extremidade da haste.

Dica: Sempre verifique as necessidades do seu equipamento antes de escolher um cilindro hidráulico. Isso ajuda a evitar problemas futuros.

Se você não escolher o cilindro adequado para a sua tarefa, ele poderá não funcionar corretamente. Seu sistema hidráulico poderá se desgastar mais rapidamente. Você também poderá ter falhas no sistema que interrompam o seu trabalho.

Evitando erros de dimensionamento e especificação

Escolher um cilindro do tamanho errado pode causar grandes problemas. Se o cilindro for muito pequeno, ele não suportará a carga. Isso pode causar sua quebra e problemas de segurança. Sempre escolha um cilindro que suporte pelo menos 20% a mais do que a carga. Certifique-se de que as peças de suporte sejam suficientemente resistentes. A carga lateral ocorre quando a carga não está distribuída diretamente sobre o pistão. Isso pode danificar o cilindro e causar acidentes.

Os erros mais comuns são:

• Estruturas de suporte fracas

• carregamento lateral

• Peças que são muito pequenas

• Não pensar no meio ambiente

• Diâmetro da haste do pistão incorreto

• Não levar em consideração as cargas de impacto

Dimensionamento incorreto pode tornar seu cilindro menos eficiente. Ele pode consumir mais energia e ter um custo operacional maior. Você precisará de mais reparos devido ao desgaste excessivo. Cargas laterais podem fazer com que seu equipamento se comporte de maneira estranha e cause acidentes. Forças desiguais podem tornar seu sistema hidráulico inseguro.

Citação em bloco:
Usar um cilindro hidráulico com diâmetro, haste e curso incorretos pode custar caro. As empresas se complicam quando escolhem um cilindro que parece adequado, mas não é resistente o suficiente. Usar um cilindro inadequado para sua função ou setor é arriscado. Pode causar ferimentos, danos materiais e tornar o trabalho perigoso.

Sempre verifique as fichas técnicas do fabricante para garantir a compatibilidade das peças. Observe a pressão, a vazão, o tipo de fluido e a temperatura. Utilize adaptadores caso necessite de diferentes tipos de conexões. Consulte um engenheiro hidráulico antes de trocar ou atualizar peças. Testar o desempenho é fundamental para a segurança e o cumprimento das normas.

Considerações sobre manutenção e suporte

A manutenção regular mantém seu cilindros hidráulicos Funcionando bem. Verifique as vedações com frequência para detectar desgaste e estancar vazamentos. Lubrifique as peças móveis para reduzir o atrito. Mantenha a sujeira e outras substâncias longe para evitar contaminação.

Etapas de manutenção recomendadas:

1. Verifique as vedações com frequência.

2. Lubrifique as partes móveis.

3. Mantenha a sujeira e outras coisas longe.

A manutenção regular ajuda o seu cilindro a durar mais tempo e a funcionar melhor. Seguindo um cronograma, você evita paradas dispendiosas e mantém o seu cilindro em boas condições. Cilindros hidráulicos telescópicos podem durar de 5 a 15 anos ou mais se forem bem cuidados.

Os fornecedores podem ajudar você a escolher e cuidar do seu cilindro. Você pode obter ajuda com o projeto para diferentes equipamentos. Consultoria de serviço ajuda a prolongar a vida útil do seu cilindro. Alguns fornecedores oferecem projetos personalizados e assistência rápida. Você pode obter garantia e ajuda com reparos. Os fornecedores trabalham com sua equipe para encontrar a melhor solução.

Observação: Sempre pergunte ao seu fornecedor sobre as opções de suporte e garantia. Um bom suporte facilita a substituição de cilindros hidráulicos e economiza dinheiro.

Os fabricantes testam os cilindros para garantir que sejam resistentes e seguros. Eles verificam cada componente quanto às dimensões e defeitos. Alguns testes utilizam pressões de até 10.000 psi para assegurar a segurança do cilindro. As conexões de alta pressão atendem aos padrões de segurança da ASME.

Escolher o cilindro certo e realizar uma boa manutenção ajuda a evitar problemas e mantém seu equipamento seguro.

Você pode escolher o cilindro hidráulico telescópico certo seguindo alguns passos simples. Primeiro, verifique as necessidades do seu projeto, como o comprimento do curso, o método de montagem e a velocidade de movimento desejada. Utilize esta lista de verificação como auxílio:

Decida se deseja um cilindro hidráulico padrão ou personalizado. Para a melhor escolha, fale com fornecedores ou especialistas. Você também pode consultar guias de treinamento para obter mais ajuda posteriormente.

Perguntas frequentes

O que torna os cilindros hidráulicos telescópicos adequados para levantar cargas pesadas?

Você pode usar cilindros hidráulicos telescópicos para elevação porque eles se estendem em estágios. Esse design proporciona um longo alcance em um espaço reduzido. Você obtém uma grande capacidade de elevação para caminhões basculantes, guindastes e outras máquinas.

Como posso saber qual cilindro é o mais adequado para minha tarefa de elevação?

Você deve verificar o peso que precisa levantar e o espaço disponível. Meça o comprimento do curso necessário para a sua tarefa de levantamento. Escolha um cilindro que atenda às suas necessidades de levantamento e seja compatível com o seu equipamento.

Posso usar um mesmo cilindro para diferentes aplicações de elevação?

É possível usar um cilindro para diversas tarefas de elevação, desde que o peso e o curso sejam compatíveis. Sempre verifique os requisitos de elevação para cada tarefa. Usar o cilindro errado pode causar danos ou problemas de segurança.

Por que o número de estágios é importante no levantamento de peso?

Mais estágios permitem levantar objetos mais alto ou mais longe sem a necessidade de um cilindro longo. Você obtém maior alcance de elevação em espaços apertados. Isso é útil ao levantar objetos em locais com pouco espaço.

Como faço para manter meu cilindro de elevação funcionando bem?

Verifique as vedações e as peças móveis com frequência. Limpe o cilindro e mantenha-o livre de sujeira. Lubrifique as peças para facilitar o levantamento. A manutenção regular mantém seu cilindro de elevação seguro e resistente.
